Server Load Balancing (SLB) + Global Server Load Balancing (GSLB)¶

SLB
- 서버의 로드 밸런싱을 해내기 위함
  - VIP로 여러대의 서버를 바인딩
  - VIP로 들어오는 트래픽들은 연결된 서버로 분배
- 서버 로드 밸런싱의 줄임말로 LB, L4, L7 모두 다 맞음
  - L4: 전송 계층, TCP/UDP 프로토콜 레벨
  - L7: 응용 계층, http/https/websocket 어플리케이션 자체를 의미
- SW, HW, 컨테이너화 된 것도 존재
- 특정 서버가 죽어있다면, 고유의 Health Check 기능을 통해서 자동으로 서비스에서 서버를 제외함

사용자의 SLB 사용 플로우
1. Client가 DNS를 통해 도메인 주소의 IP를 얻어옴 (SLB의 VIP)
2. VIP로 접속 시도
3. 해당 VIP의 SLB는 SLB 방식에 따라 Client의 요청을 서버로 분배

SLB 고려사항
- 단일 서버의 부하를 분산
- 하나의 서버로 받던 부하를 여러 서버로 부하 분산
- Fail-Over: Active/Standby
- Fault-tolerance; Active/Active

SLB의 구성
- LB를 이중화하여 구성할 수 있다 (Fail-Over 구조)
  1. Active/StandBy LB를 구축한다
  2. 클라이언트는 Active LB에 요청을 보낸다
  3. Active LB가 특정 이유로 뇌절한다
    - ex) 네트워크 케이블이 끊어져 패킷을 받을 수 없는 경우
  4. 자동적으로 StandBy LB로 제어가 넘어가도록 한다
  5. 기존 StandBy -> Active, Active -> StandBy로 역할 변경

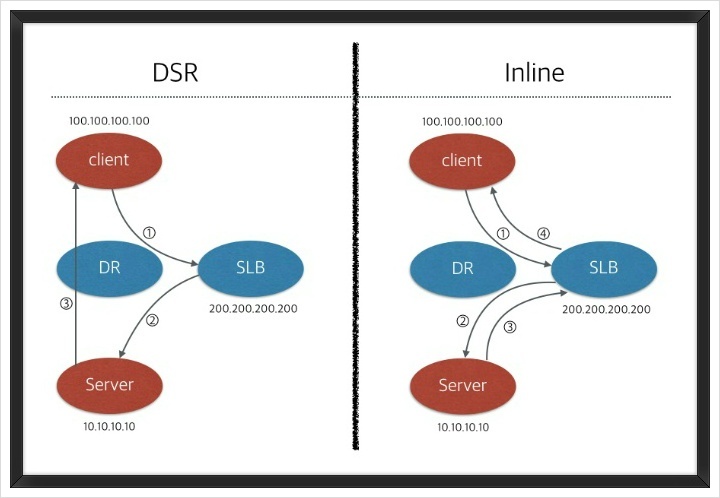

L4 SLB의 동작방식
- 2가지 SLB Mode가 있음
  - 1. DSR(Direct Server Return)
    - Client -> L4 -> Server -> Client
    - Client request는 SLB로 인입
    - Server response는 SLB를 거치지 않고 직접 Client로 전달
    - L4 경유하지 않고 Client로 바로 응답해 장비 부하를 줄임
    - Client IP를 보존하여 서버로 요청이 인입되어 ACL로 제어 가능
      - 출발지/목적지 IP주소를 변조하지 않음
    - clientIp = request.getRemoteAddr(); 2. Inline(Proxy)
    - Client -> L4 -> Server -> L4 -> Client
    - 프록시 형태처럼 request/response가 모두 SLB를 통해 전달된다
    - Client IP 주소가 변경이 된다
    - clientIp = request.getHeader("X-Forwarded-For")

GSLB
- 구성단위: 도메인
- 도메인에 여러개의 서버 IP/VIP를 바인딩하는 형태
- 도메인으로 들어오는 질의에 대해 GSLB에서 서버 IP/VIP를 응답
- 도메인에 GSLB의 또 다른 도메인이 CNAME으로 등록되어 있음
- 트래픽 흐름도
  1. 클라이언트가 연결할 도메인 주소를 입력한다
  2. 도메인 DNS 질의를 통해 GSLB 도메인 주소가 획득된다
  3. GSLB 도메인 DNS 질의를 통해 GSLB 메서드에 따라 VIP/서버 IP를 응답
  4. 클라이언트는 GSLB의 도메인 질의를 통해 얻어온 VIP/서버 IP 접속

GSLB를 통해...
- 흐름도
  1. RoundRobin과 같이 LB Method 적용해 SLB 죽었는지 체크
  2. 위치(topology) 기반으로 요청/응답 다르게
    - 지역/나라/대륙 기반으로 다른 IP 응답 가능
    - Disaster Recovery의 개념으로도 활용됨
    - 최소 IDC, 데이터센터 레벨에서의 LB라고 보면 됨
  3. Ratio를 줘서 비율적으로 처리 가능
- 장점
  - DNS + SLB 의 장점을 모두 사용할 수 있다!
    - DNS: 헬스체크 안대!
    - 캐싱되어 있기때문에, 바로바로 내려가지도 않아!
