2022 10 21

2022-10-21¶

DB Replication¶

참고: https://parkadd.tistory.com/127
참고: https://parkadd.tistory.com/128
MySQL Replication 장점
- Scale Out Solution
  - 부하 분산을 통한 성능 향상
  - 모든 write는 source 서버에서
  - 모든 read는 하나 이상의 replica 서버에서
- 데이터 보안
  - replica 서버는 replication 일시 중지 할 수 있어, 원본 데이터 손상 없이 백업 가능
- 데이버 분석
  - 데이터 분석에 대한 부하를 replication에 주어 서비스 성능에 영향 최소화

MySQL Replication 사전 설정
- Replication 사용하도록 source 서버 구성하자
  - binlog 활성화 여부
    - my.cnf에 해당 설정을 ON으로 뒀는지 확인
  - 고유한 서버 ID 있는지 여부
    - source 서버와 replica 서버의 id가 각각 달라야함
- Replication을 위한 유저 생성
  - 각 replica 서버는 MySQL "사용자 이름"과 "비밀번호"를 통해 source 서버에 연결
  - replica 서버가 연결하는데 사용할 수 있는 사용자 계정이 source 서버에 있어야 함

Spring Replication 설정

yml 작성

spring:
    datasource:
        hikari:
            source:
                username: root
                password: sourcepw
                jdbc-url: jdbc:mysql://localhost:33306/...생략...
            replica:
                replica-List:

                    -   name: replica1
                        username: replica1
                        password: replicapw
                        jdbc-url: jdbc:mysql://localhost:33307/...생략...

                    -   name: replica2
                        username: replica2
                        password: replicapw
                        jdbc-url: jdbc:mysql://localhost:33308/...생략...

Spring에서 2개 이상의 DB 쓰기 위해서는 DataSource를 직접 생성해줄 것

HikariDataSource 등을 통해 구현할 수 있음

@Component
@ConfigurationProperties(prefix = "spring.datasource.hikari.replica")
public class Replicas {
    List<Replica> replicaList = new ArrayList<>();

    public <D extends DataSource> Map<String, DataSource> replicaDataSources(Class<D> type) {
        return this.replicaList.stream()
            .collect(Collectors.toMap(Replica::getname, replica -> replica.createDataSource(type)));
    }

    public List<Replica> getReplicaList() {
        return replicaList;
    }

    public static class Replica {
        private String name;
        private String username;
        private String password;
        private Strign jdbcUrl;

        public <D extends DataSource> DataSource createDataSource(Class<D> type) {
            return DataSourceBuilder.create()
                .type(type)
                .url(this.getJdbcUrl())
                .username(this.getUsername())
                .password(this.getPassword())
                .build();
        }
    }
}

RoutingDataSource 구현체 생성

@Transactional(readOnly = false) -> Master

@Transactional(readOnly = true) -> Slave

@Slf4j
public class ReplicationRoutingDataSource extends AbstractRoutingDataSource {
    public static final String DATASOURCE_SOURCE_KEY = "source";

    private ReplicaDataSourceNames replicaDataSourceNames;

    public void setReplicaDataSourceNames(List<String> names) {
        this.replicaDataSourceNames = new ReplicationRoutingDataSource(names);
    }

    @Override
    protected Object determineCurrentLookupKey() {
        // ThreadLocal에 기록된 현재 트랜잭션 가져오는 방식
        final boolean isReadOnly = TransactionSynchronizationManager.isCurrentTransactionReadOnly();
        if (isReadOnly) {
            return replicaDataSourceNames.getNextName();
        }
        return DATASOURCE_SOURCE_KEY;
    }

    public static class ReplicaDataSourceNames {

        private final List<String> values;
        private int counter = 0;

        public ReplicaDataSourceNames(List<String> values) {
            this.values = values;
        }

        public String getNextName() {
            if (counter == values.size()) {
                counter = 0;
            }
            return values.get(counter++);
        }
    }
}

DatabaseConfig

DataSource 설정
@Configuration : 컨테이너에 빈 등록
@EnableAutoConfiguration : 어플리케이션 컨텍스트의 자동 구성 활성화
@EnableTransactionManagement : Spring의 어노테이션 기반 트랜잭션 관리 기능 활성화
@EnableConfigurationProperties : @ConfigurationProperties

@EnableJpaRepositories : JPA repository 활성화

@Configuration
@EnableAutoConfiguration(exclude = {DataSourceAutoConfiguration.class})
@EnableTransactionManagement
@EnableConfigurationProperties(Replicas.class)
@EnableJpaRepositories(basePackages = {"com.wooteco.nolto"})
public class DatabaseConfig {

    private final Replicas replicas;

    public DatabaseConfig(Replicas replicas) {
        this.replicas = replicas;
    }

    // source 가져오기
    @Bean
    @ConfigurationProperties(prefix = "spring.datasource.hikari.source")
    public DataSource sourceDataSource() {
        return DataSourceBuilder.create().type(HikariDataSource.class).build();
    }

    // replica datasource에 대해 Map<String, DataSource> 생성
    @Bean
    public Map<String, DataSource> replicaDataSources() {
        return replicas.replicaDataSources(HikariDataSource.class);
    }

    // master/slave datasource 쟁여두고 왔다갔다 할 수 있도록 지원
    // @Qualifier -> 빈 주입받는 방법 중 하나
    @Bean
    public DataSource routingDataSource(@Qualifier("sourceDataSource") DataSource source,
                                        @Qualifier("replicaDataSources") Map<String, DataSource> replicas) {
        ReplicationRoutingDataSource routingDataSource = new ReplicationRoutingDataSource();

        Map<Object, Object> dataSources = new HashMap<>();
        dataSources.put(DATASOURCE_SOURCE_KEY, source);
        dataSources.putAll(replicas);

        routingDataSource.setTargetDataSources(dataSources);
        routingDataSource.setDefaultTargetDataSource(source);
        List<String> replicaDataSourceNames = new ArrayList<>(replicas.keySet());
        routingDataSource.setReplicaDataSourceNames(replicaDataSourceNames);

        return routingDataSource;
    }

    // DataSource에 대한 프록시 생성 - 실제 JDBC Connection은 느리게 가져옴
    @Primary
    @Bean
    public DataSource dataSource(@Qualifier("routingDataSource") DataSource routingDataSource) {
        return new LazyConnectionDataSourceProxy(routingDataSource);
    }
}

Route 53¶

참고: https://brunch.co.kr/@topasvga/49
참고: https://aws.amazon.com/ko/route53/
개요
- AWS에서 제공하는 DNS
- 도메인을 IP로 변환하는 일 수행

Route 53 기능
- DNS + 모니터링 + L4 + GSLB 기능 제공
- [모니터링]
  - 특정 포트에 대해 모니터링 가능
- [L4 -> Failover]
  - 네트워크 장비 넷스케일러, 파운드리, 파이오링크와 같이 Failover 기능이 있음
- [GSLB]
  - Global Server Load Balancing
  - 특정 IDC에 의존적이지 않게, 지역과 나라에 무관한 Load Balancing 가능 1. Failover 2. Act-Act: 트래픽 조절 3. Geolocation: 응답 속도를 빠르게

이점
- 높은 가용성과 안정성 : Amazon Route 53
- 유연성 : 지리적 위치, 지연 시간 등의 범주를 기반으로 트래픽 라우팅
- 다른 AWS 서비스와의 연계
- 간편성 : 몇 분 내에 DNS 질의에 대한 응답 제공
- 신속함 : 최적의 위치로 사용자를 자동으로 라우팅
- 비용이 쌈
- 보안 : IAM을 통해 모든 사용자에게 고유한 자격 증명 부여
- 확장성 : Route53 사용자 개입 없이도 대규모 쿼리 볼륨 자동확장
- 하이브리드 클라우드 단순화

ALB¶

참고: https://no-easy-dev.tistory.com/entry/AWS-ALB%EC%99%80-NLB-%EC%B0%A8%EC%9D%B4%EC%A0%90
참고: https://docs.aws.amazon.com/ko_kr/elasticloadbalancing/latest/application/introduction.html
설명
- 클라이언트에 대한 단일 접점 역할 수행
- 여러 가용 영역에서 EC2 인스턴스 같은 여러 대상에 수신 어플리케이션 트래픽을 분산

개요
1. L7단의 로드밸런서를 지원
2. HTTP/HTTPS 프로토콜의 헤더를 보고 적절한 패킷으로 전송
3. IP + 포트 번호 + 패킷 내용 보고 스위칭 제공
4. IP 주소가 변동되기에 Client에서 Access할 ELB의 DNS Name 이용
5. ALB는 L7단을 지원하기에 SSL 적용 가능

Target Group
- Instance의 ID로 지정하여 로드밸런싱

특징
- HTTP Header, 요청 Method 등을 통해 사용자 요청을 적절한 대상 그룹으로 라우팅
- HTTP의 특성을 활용한 부하 분선
  - HTTP Header - 요청헤더/일반헤더
  - HTTP 요청 메서드 - GET/POST/PUT 등
- HTTP/2 지원 -> 네트워크 트래픽 줄이고 접속 효율 높임

동작 원리
1. 사용자 <-> ALB 3-way-handshake 실시
2. ALB <-> EC2 3-way-handshake 실시
3. 사용자 <----> EC2 요청 왔다 갔다

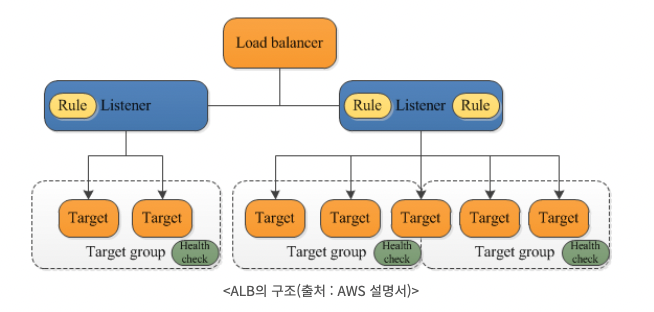

리스너
- 구성한 프로토콜 및 포트를 사용해 클라이언트의 연결 요청 확인
- 리스너에 대해 정의한 규칙에 따라 로드 밸런서가 등록된 대상으로 요청을 라우팅 하는 방법이 결정됨

Connectable ALB¶

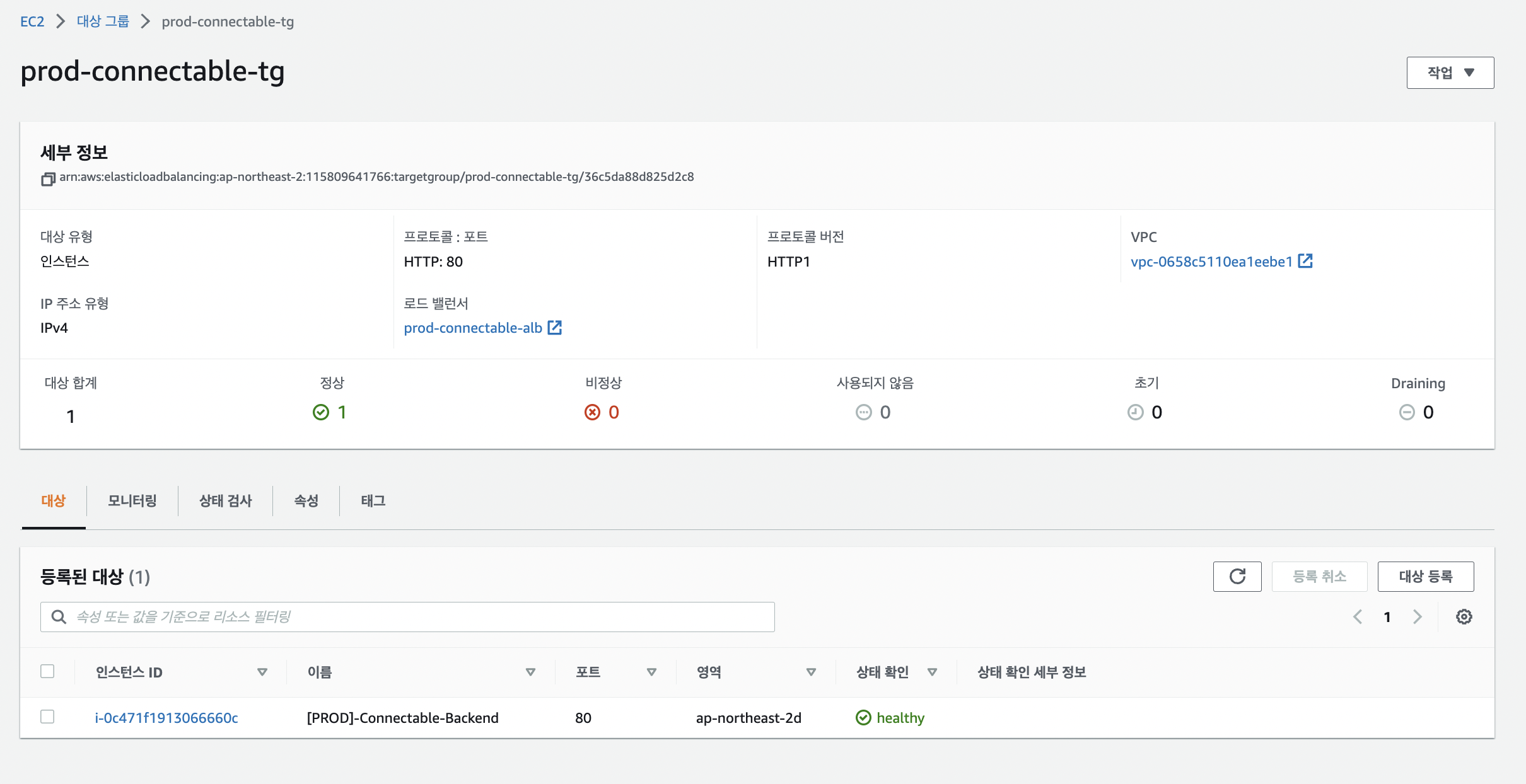

ALB 설정 보기

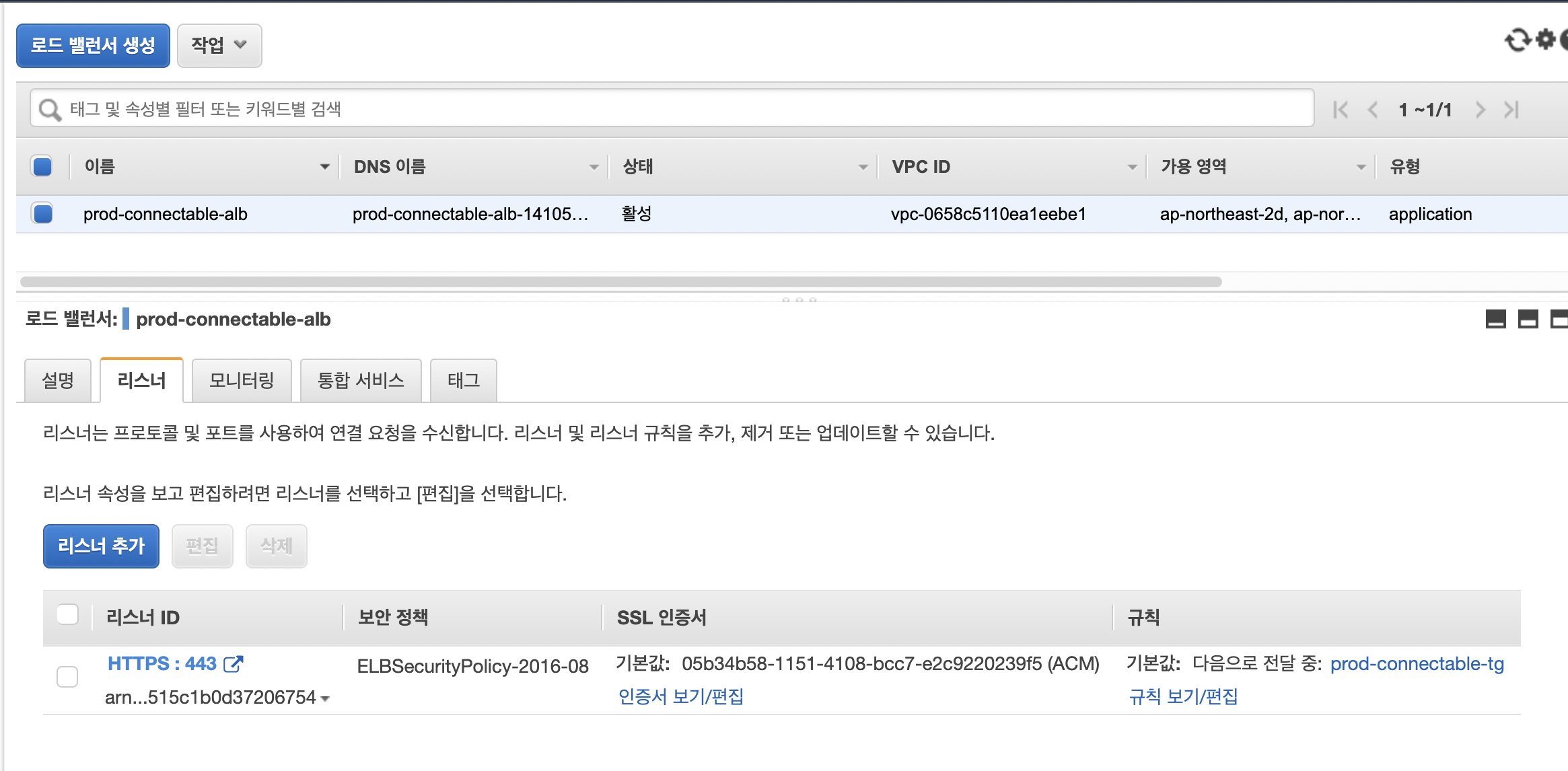

리스너 목록 확인

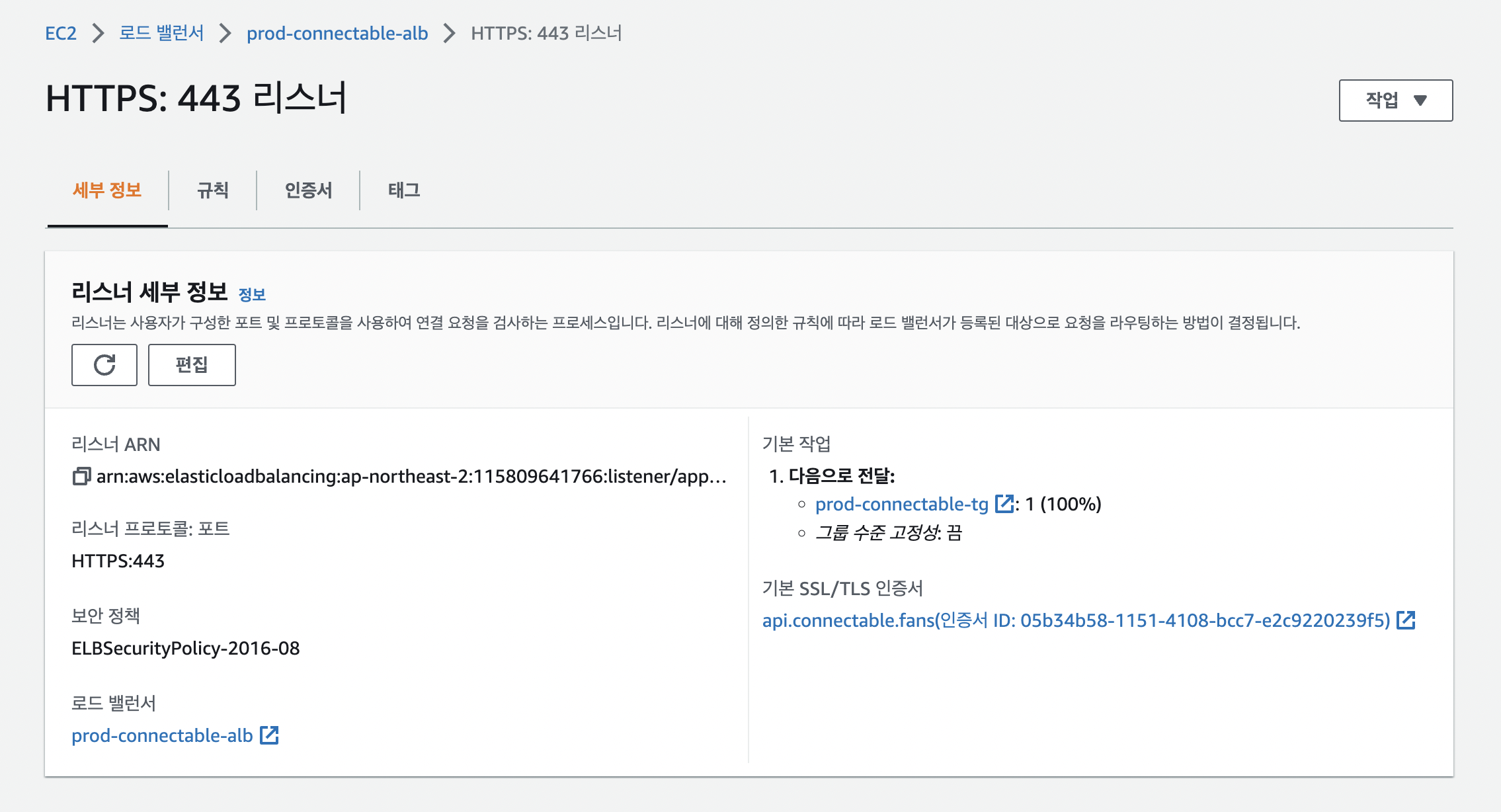

443 리스너 확인

NLB¶

참고: https://no-easy-dev.tistory.com/entry/AWS-ALB%EC%99%80-NLB-%EC%B0%A8%EC%9D%B4%EC%A0%90
참고: https://docs.aws.amazon.com/ko_kr/elasticloadbalancing/latest/network/introduction.html
참고: https://kim-dragon.tistory.com/112
설명
- 클라이언트 단일 접점 역할 수행
- 수신 트래픽을 EC2 인스턴스와 같은 여러 대상에 분산

개요
1. L4단의 로드밸런서 지원
2. TCP/IP 프로토콜의 헤더를 보고 적절한 패킷으로 전송
3. IP + 포트 번호를 보고 스위칭
4. NLB는 할당한 Elastic IP를 static IP로 사용 가능하며 DNS Name, IP 주소 모두 사용 가능
5. SSL 적용 안댐.

Target Group
- IP로 지정하여 로드 밸런싱
