MySQL 아키텍처

  • MySQL 서버 구조
    • MySQL 접속 클라이언트
      • 여러 언어 API 제공
    • MySQL 엔진
      • 클라이언트
      • SQL 접속 및 쿼리 담당
      • 쿼리 파서/전처리기/옵티마이저/실행 엔진 등으로 구성됨
    • 스토리지 엔진
      • 데이터 CRUD 디스크에 직접 실행 담당
      • 옵티마이저의 실행계획에 따라 적절하게 스토리지 실행
    • OS, HW
      • 파일, 로그 등을 직접 저장
  • MySQL 스레딩 구조
    • MySQL 서버는 쓰레드 기반으로 동작함
      • 포그라운드 쓰레드
        • MySQL 서버에 접속된 클라이언트 수만큼 존재
        • 주로 각 클라이언트가 사용하는 쿼리문장 처리
        • MyISAM은 포그라운드 쓰레드가 데이터 버퍼/캐시 읽기 ~ 데이터 기록까지 담당
        • InnoDB는 포그라운드 쓰레드가 데이터 버퍼/캐시 읽기까지만 담당
      • 백그라운드 쓰레드
        • InnoDB는 여러가지 작업이 백그라운드로 처리됨
          • 인서트 버퍼 병합
          • 로그를 디스크에 기록
          • InnoDB 버퍼 풀의 데이터를 디스크에 기록
          • 데이터를 버퍼로 읽어오기
          • 잠금/데드락을 모니터링하는 쓰레드
  • 메모리 할당 및 사용 구조
    • [글로벌 메모리 영역]
      • 클라이언트 쓰레드 수와 무관하게 하나의 공간만 할당됨
      • 모든 쓰레드에 의해 공유되는 영역
      • 영역 구성
        • 테이블 캐시
        • InnoDB 버퍼 풀
        • InnoDB 어댑티브 해시 인덱스
        • InnoDB 리두 로그 버퍼
    • [로컬 메모리 영역]
      • 클라이언트 쓰레드가 쿼리를 처리하는데 사용하는 메모리 영역
      • 각 클라이언트 스레드 별로 독립적으로 할당되며 공유 절대 안함
      • 영역 구성
        • 정렬 버퍼
        • 조인 버퍼
        • 바이너리 로그 캐시
        • 네트워크 버퍼
  • 쿼리 실행 구조
    1. 쿼리 파서
      • 사용자 요청으로 들어온 쿼리 문장을 토큰으로 분리해 트리 형태의 구조를 만듦
    2. 전처리기
      • 파서 과정에서 만들어진 파서 트리를 기반으로 쿼리 문장에 구조적인 문제점 있는지 파악
    3. 옵티마이저 (경영진)
      • 쿼리 문장을 어떻게 가장 빠르게 처리할지를 결정
    4. 쿼리 실행 엔진 (중간 관리자)
      • 만들어진 계획대로 핸들러에게 요청해 받은 결과를 또 다른 핸들러의 요청의 입력으로 연결
    5. 스토리지 엔진 (실무자)
      • 디스크에서 데이터 저장/읽어오기
      • 핸들러라고도 불림
      • MyISAM 테이블 조작 시 핸들러는 MyISAM 스토리지 엔진
      • InnoDB 테이블 조작 시 핸들러는 InnoDB 스토리지 엔진

InnoDB 스토리지 엔진 아키텍처

  • 특징
    • PK에 의한 클러스터링
    • 트랜잭션 지원
      • MVCC
      • 리두 로그 & 언두 로그
      • 레코드 단위 잠금
    • InnoDB 버퍼풀 & 어댑티브 해시 인덱스
  • PK에 의한 클러스터링
    • 레코드를 PK 순으로 정렬해서 저장
    • PK 인덱스 자동 생성
    • PK 통해서만 레코드에 접근 가능
      • 인덱스 걸어줄 때 PK를 value로 가진다는게 이 말인듯
    • PK 통한 범위 검색 매우 빠름
  • 트랜잭션 지원
    • MVCC (Multi Version Concurrency Control)

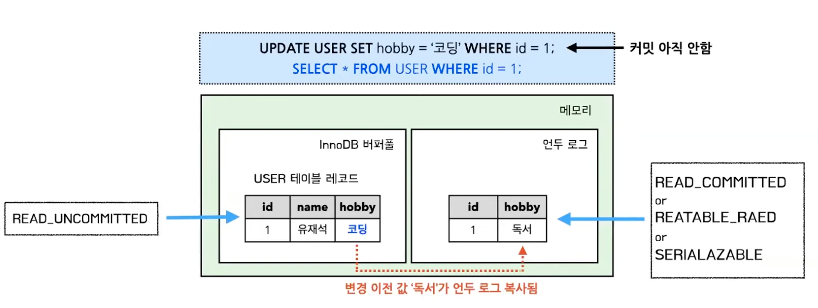

      • InnoDB 버퍼풀(변경된 데이터를 반영하기 전까지 버퍼링하는 곳), 언두 로그(변경되기 전 데이터 백업)
      • 트랜잭션 격리 수준에 따라 조회되는 데이터가 달라짐
    • 리두 로그 & 언두 로그
      • 언두 로그
        • 변경되기 이전 데이터를 백업
        • 트랜잭션 보장
        • 트랜잭션 격리 수준 보장
      • 리두 로그
        • 변경된 데이터를 백업
        • 영속성 보장
    • 레코드 단위 잠금
      • 레코드 단위로 잠금을 걸기에 동시 처리 성능이 좋음
      • 레코드를 잠그는 것이 아닌 인덱스를 잠그는 기술
  • InnoDB 버퍼풀
    • 데이터 캐싱
      • 인덱스 정보, 데이터 파일을 메모리에 캐싱
      • 페이지 단위로 테이블 데이터 관리
      • 페이지 교체 알고리즘으로 LRU 사용
    • 쓰기 지연 버퍼
      • 변경된 데이터를 버퍼풀에 모았따가 한 번에 디스크에 기록
  • 어댑티브 해시 인덱스
    • 페이지에 빠르게 접근하기 위한 해시 자료구조 기반 인덱스
    • [인덱스 키, 페이지 주소 값] 쌍으로 구성
    • 자주 요청되는 페이지에 대해 InnoDB가 자동으로 인덱스 생성

MyISAM 특징

  • 클러스터링 지원 x
  • 트랜잭션 지원 x
  • 외래키 지원 x
  • 테이블 단위 잠금
  • 키 캐시 사용
  • 전문 검색, 공간 좌표 검색 기능 지원
